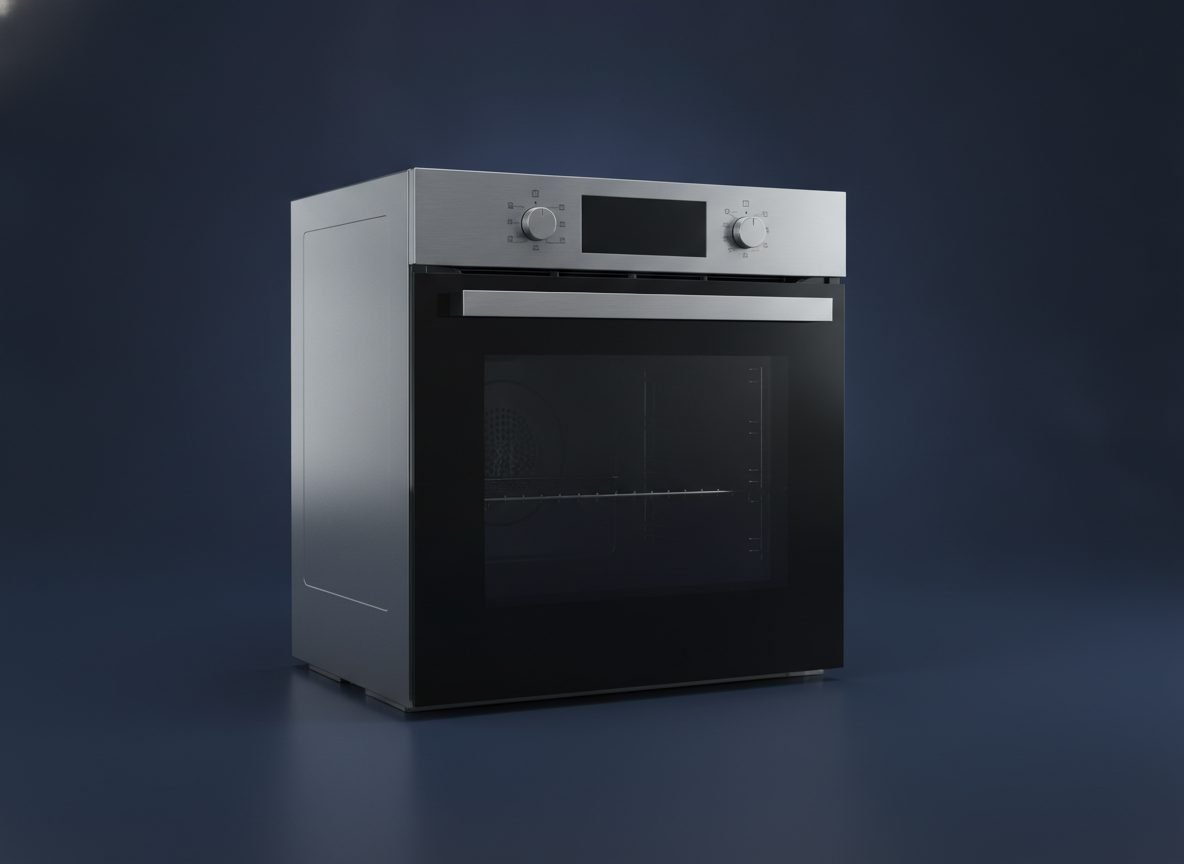

Ilustração gerada por IA — referência visual, não é a foto do modelo
Medidas de embutir · Electrolux OE8DX
Forno elétrico de embutir · elétrico · linha 60 cm
✓ ValidadoConferido no manual oficial em 14/09/2026
Cenário de instalação
Fig. 2 e 2.1 (impressa pág. 7): abertura 600 × 598, profundidade mín. 600, vão entre laterais 570 e rebaixo 25 × 15 de cada lado (texto da mesma página; 600 − 570 = 30 = 2 × 15). O desenho é de nicho sob balcão. Espaço mínimo de 50 atrás do forno: fig. 3 (impressa pág. 8).rev. 2
Nicho · Todo embutido
Largura da abertura
600 mm
Altura da abertura
598 mm
Profundidade mín.
600 mm
Vão entre laterais (base)
570 mm
Rebaixo no apoio
25 × 15 mm
Respiro traseiro
mín. 50 mm
Recorte do cabo no fundo do nicho (L × A)
100 × 250 mm
Recorte do cabo — distância da lateral esquerda
80 mm
Do topo do balcão ao topo da abertura (fig. 2)
50 mm
Nicho · Sob cooktop
Largura da abertura
600 mm
Altura da abertura
598 mm
Profundidade mín.
600 mm
Vão entre laterais (base)
570 mm
Rebaixo no apoio
25 × 15 mm
Respiro traseiro
mín. 50 mm
Recorte do cabo no fundo do nicho (L × A)
100 × 250 mm
Recorte do cabo — distância da lateral esquerda
80 mm
Do topo do balcão ao topo da abertura (fig. 2)
50 mm
Nicho · Borda para fora
Largura da abertura
585 mm
Altura da abertura
590 mm
Profundidade mín.
600 mm
Vão entre laterais (base)
585 mm
Rebaixo no apoio
não fazer
Respiro traseiro
mín. 50 mm
Recorte do cabo no fundo do nicho (L × A)
100 × 250 mm
Recorte do cabo — distância da lateral esquerda
80 mm
Do topo do balcão ao topo da abertura (fig. 2)
50 mm
Produto
L × A × P
595 × 595 × 575 mm
Aquecimento
elétrico
Elétrica
Tensão
220 V (201 a 231 V)
Disjuntor
exclusivo, 20 A (bipolar em 220 V entre fases)
Plugue
20 A, pinos Ø 4,8 mm · NBR 14136
Tomada
exclusiva, aterrada, fora do nicho
Extensão / benjamim
proibido
Pino terra
nunca cortar
Marcenaria
Painéis do nicho
resistentes ao calor
Cola
suportar até 120 °C
Rebaixo (todo embutido)
25 × 15 em cada lateral
Recorte do cabo
100 × 250 no fundo, a 80 da lateral esquerda
Fixação
2 parafusos
Antes de cortar
O que está no manual e não está na tabela de medidas — e já custou móvel refeito.
!
O fundo não pode ser fechado
Circulação de ar atrás do forno é obrigatória: a fig. 3 pede no mínimo 50 mm entre a parede e o fundo do forno. Fundo colado rente ao forno mata o respiro.
É indispensável garantir a circulação do ar na parte posterior do Forno
!
Cola do nicho aguenta 120 °C?
Painéis resistentes ao calor e cola que suporte até 120 °C. Plástico ou cola comum derretem e deformam o nicho.
!
Cooktop em cima? Elétrica separada
Forno e cooktop têm ligações elétricas separadas. Preveja a passagem dos dois cabos no projeto.
◉
Tomada fica fora do nicho
Fig. 4 (impressa pág. 8): duas posições válidas — fora do nicho e de fácil acesso, ou acima do balcão. As posições atrás e abaixo do forno estão riscadas. O cabo passa pelo recorte de 100 × 250 no fundo do nicho.
◉
Fixação por parafusos
O forno é preso com os 2 parafusos fornecidos, pela frente, com a porta aberta; a montagem não pode permitir tirar o forno sem ferramenta.
